本栏目全部型号
点击型号查看完整参数、接线与安装说明；不确定选哪款，可先看下方的选型要点。

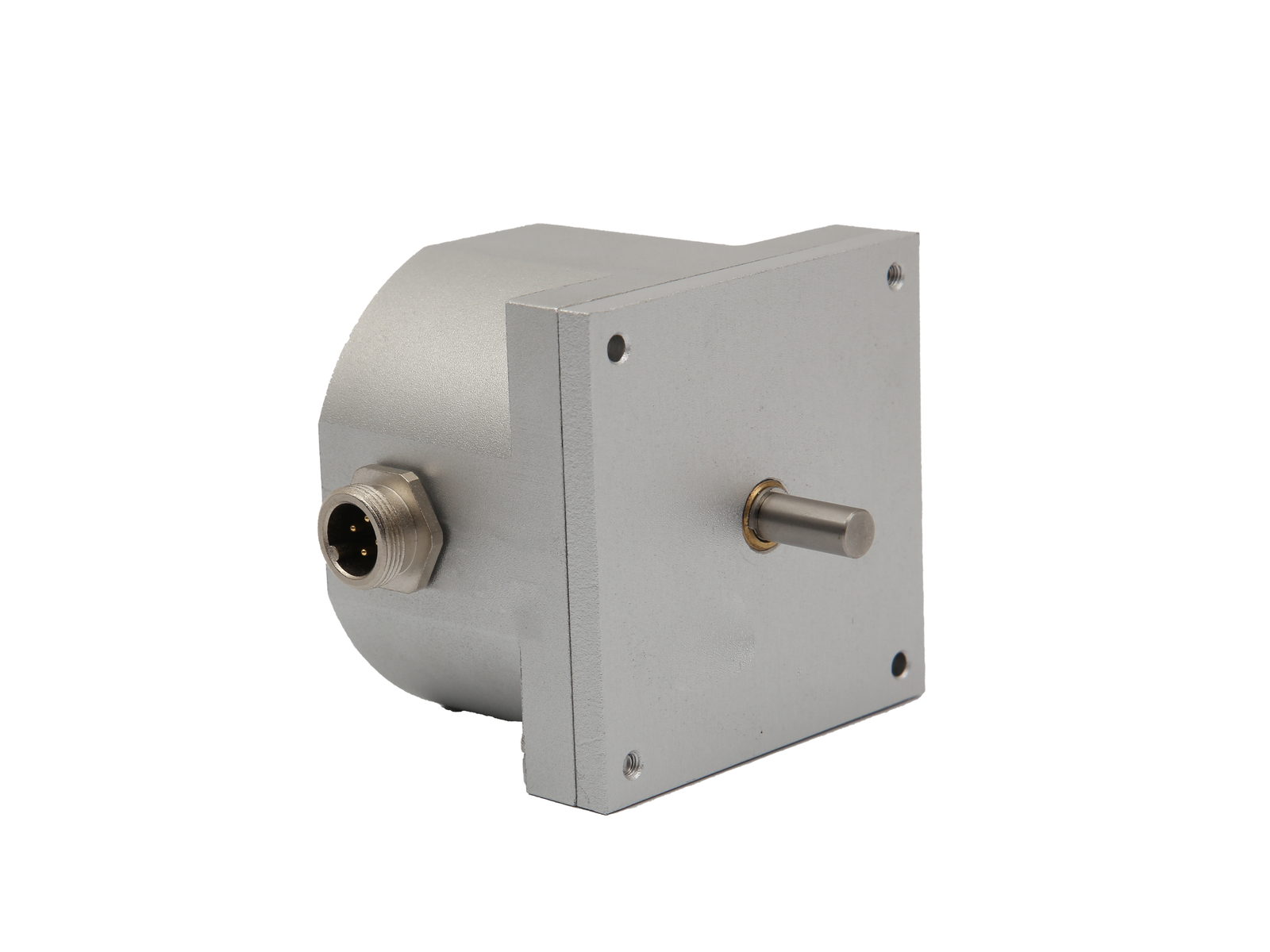

DT系列
DT系列：将角度变化转换为标准电信号，用于阀门、转台、工程机械等角位置检测。适用于阀门开度、转台分度、机器人关节、天线与云台指向、医疗设备摆角、试验台转角等旋转位置检测与控制。
查看详情 →

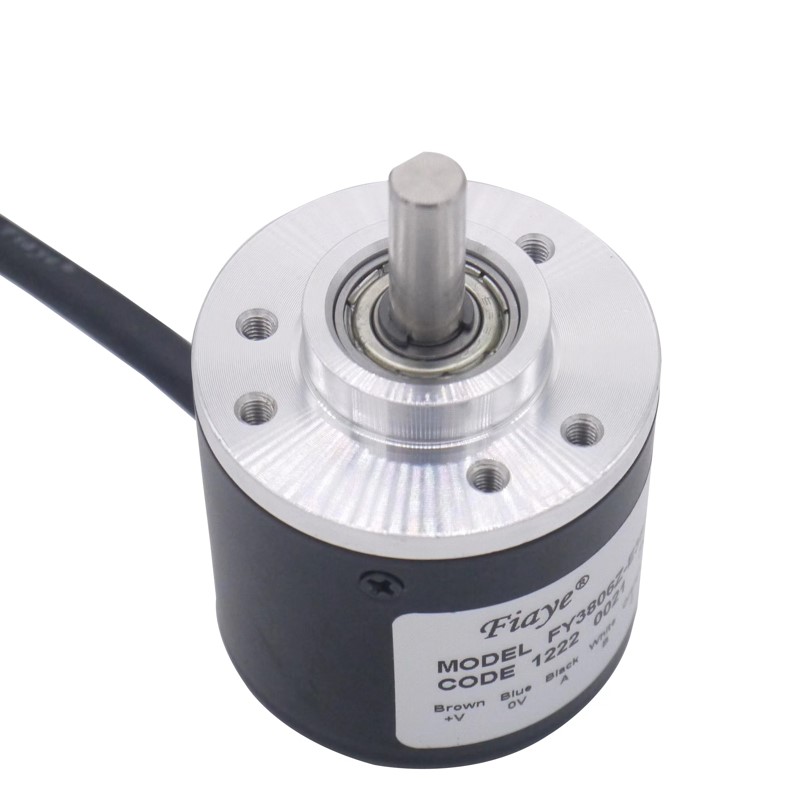

FCD角度传感器
FCD角度传感器采用非接触式测量原理，用于工业自动化中的旋转角度、转角位置反馈与运动控制，支持选型咨询与非标定制。
查看详情 →

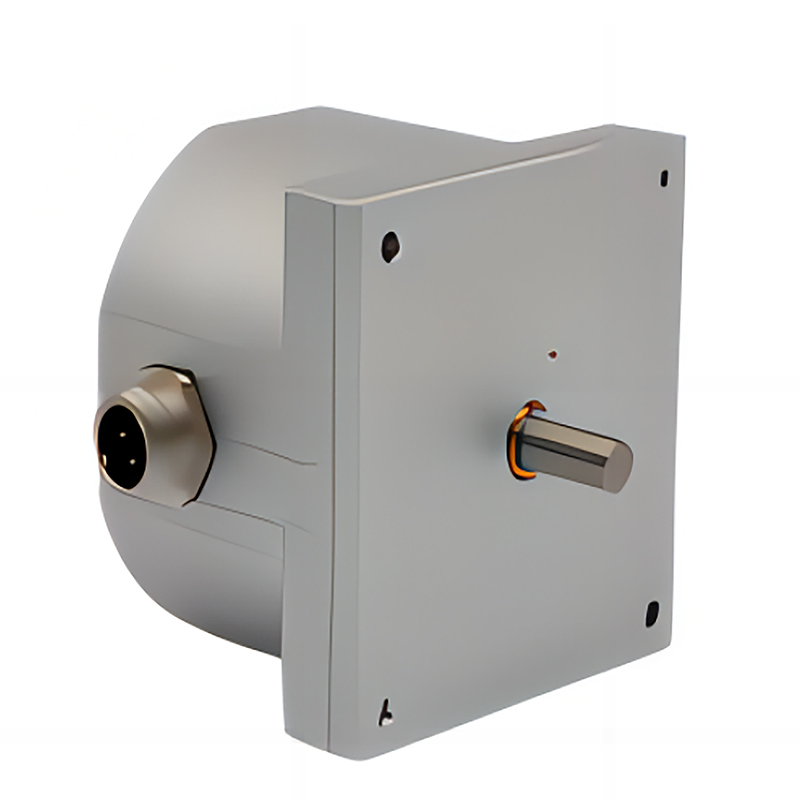

DT 防爆角度位移传感器
DT 防爆角度位移传感器已取得防爆合格证，防爆标志 Ex ia IIC T6 Ga，采用本质安全型设计，适用于 1 区、2 区爆炸性气体环境的旋转位置测量；量程 0~360°，输出标准 4-20mA 电流信号，用于阀门、执行机构的转角反馈与安全监测。
查看详情 →选型要点
这一栏的传感器最容易装错的地方，按重要性排。
量程按实际摆角选，别一律上 360°
传感器只在标称量程内保证线性度。实际摆角 80° 的翻板选 90° 档，输出用满整个信号范围，分辨率最好；硬选 360° 档，实际只用到四分之一的信号，等效分辨率掉四倍，还容易在安装时把零点对偏。
接触式还是非接触式，看转速和寿命
接触式（导电塑料）结构简单、成本低，适合阀门开度这类偶尔动作、不需要连续旋转的场合；非接触式没有电刷磨损，适合连续频繁转动、要求长寿命的转台和关节。转速高、动作频繁，直接排除接触式。
同轴度决定读数稳不稳
轴套安装时，传感器轴与被测轴不同心，转动一圈就会出现一次周期性误差，严重时轴套被别裂。安装前先测两轴的同轴度，用弹性联轴器吸收偏差，不要让传感器轴去承受径向力。
危险场所先定区域再定型式
防爆角度传感器用于阀门、执行机构时，要先确认是 1 区还是 2 区、气体组别和温度组别，再对防爆标志。本安型（Ex ia）需要配套关联设备限制能量，隔爆型（Ex d）则靠外壳承受内部爆炸，两者的接线与安装要求完全不同。
型号对比
同一栏目内的关键参数横向对照，数据取自各型号参数表；空白或「—」表示该型号参数表未列此项。
| 型号 | 量程 / 测量范围 | 输出信号 | 供电电压 | 防护等级 | 工作温度 |
|---|---|---|---|---|---|
| DT系列 | 45°/90°/180°/320°/360° 可定制（机械行程 360° 连续旋转） | 0-10V、0-5V、4-20mA（FCD 系列多信号输出） | 5 / 12 / 24V DC（FCD 系列） | — | -30~+100°C |
| FCD角度传感器 | 0~360°（可选多圈） | 0-5V / 4-20mA / RS485 | 9-30VDC | IP65 | -20℃~+80℃ |
| DT 防爆角度位移传感器 | 0~360° | 4-20mA | 9-28VDC | IP65 | -20℃~+70℃ |
参数为常规规格，具体以对应型号页面与出厂样本为准；表格可左右滑动查看。
这个栏目怎么用
本栏 3 个系列：DT 系列把角度变化转成标准电信号，量程 45°、90°、180°、320°、360° 可选、机械行程支持 360° 连续旋转，启动力矩小于 5mN·m，适合阀门开度、转台分度、机器人关节；FCD 系列是非接触式测量，0~360° 可选多圈，输出 0-5V、4-20mA 或 RS485，防护 IP65；另有一款防爆角度传感器，用于危险场所的阀门与执行机构。
选型先把量程定死：只需要在 90° 范围内来回摆动的挡板、翻板，选 90° 档的线性度最好；要整圈旋转又要知道绝对角度，选 360° 连续型。再确认安装——轴套式直接套在转轴上、靠顶丝固定，法兰式用螺钉固定在机架上、通过联轴器连接，两者的同轴度要求不一样。
角度位移传感器怎么选？先定量程和安装，再谈输出与精度
量程档位与安装方式怎么组合，接触式与非接触式的寿命差别讲清楚，附零点标定步骤。
阅读全文 →常见问题
选型与现场安装里问得最多的几个问题。
360° 连续旋转会不会有死区？
机械上可以 360° 连续旋转，但电气输出的有效范围取决于所选量程档。选 360° 档时，整圈都对应有效信号，没有死区；选 320° 档的型号，剩下那一段就是非线性的过渡区，不能拿来测量。需要整圈无死角，就明确选 360° 连续型。
防爆角度传感器用在什么地方？
典型场景是石化、燃气现场的阀门开度反馈和执行机构位置检测——这些位置本身就在爆炸性气体环境里，普通角度传感器不能进。选型时要同时给出危险区域等级、气体组别、温度组别，再对传感器上的防爆标志，缺一项都没法定型号。
输出选 0-10V 还是 RS485？
进 PLC 模拟量模块、距离不远，0-10V 或 4-20mA 最省事；要接多个角度传感器、走一条总线、或者需要抗干扰和远距离传输，选 RS485。注意模拟量输出要做零点与满量程标定，数字输出则是直接读角度值，调试逻辑不一样。
安装时怎么找零点？
先把被测轴转到机械零位（比如阀门全关），再把传感器装上去，让输出落在量程起点附近，然后锁紧。不要先装传感器再去找零位——轴套一旦锁死，微调只能靠重新拆装，很容易把顶丝孔拧滑。
角度传感器怕不怕振动？
接触式的电刷在强振动下会短时脱离，读数出现毛刺；非接触式没有这个机构，抗振更好。设备振动大时，除了选非接触式，安装支架的刚性也要够，传感器本体的固定螺钉要加防松措施——很多「传感器坏了」其实是支架在抖。
