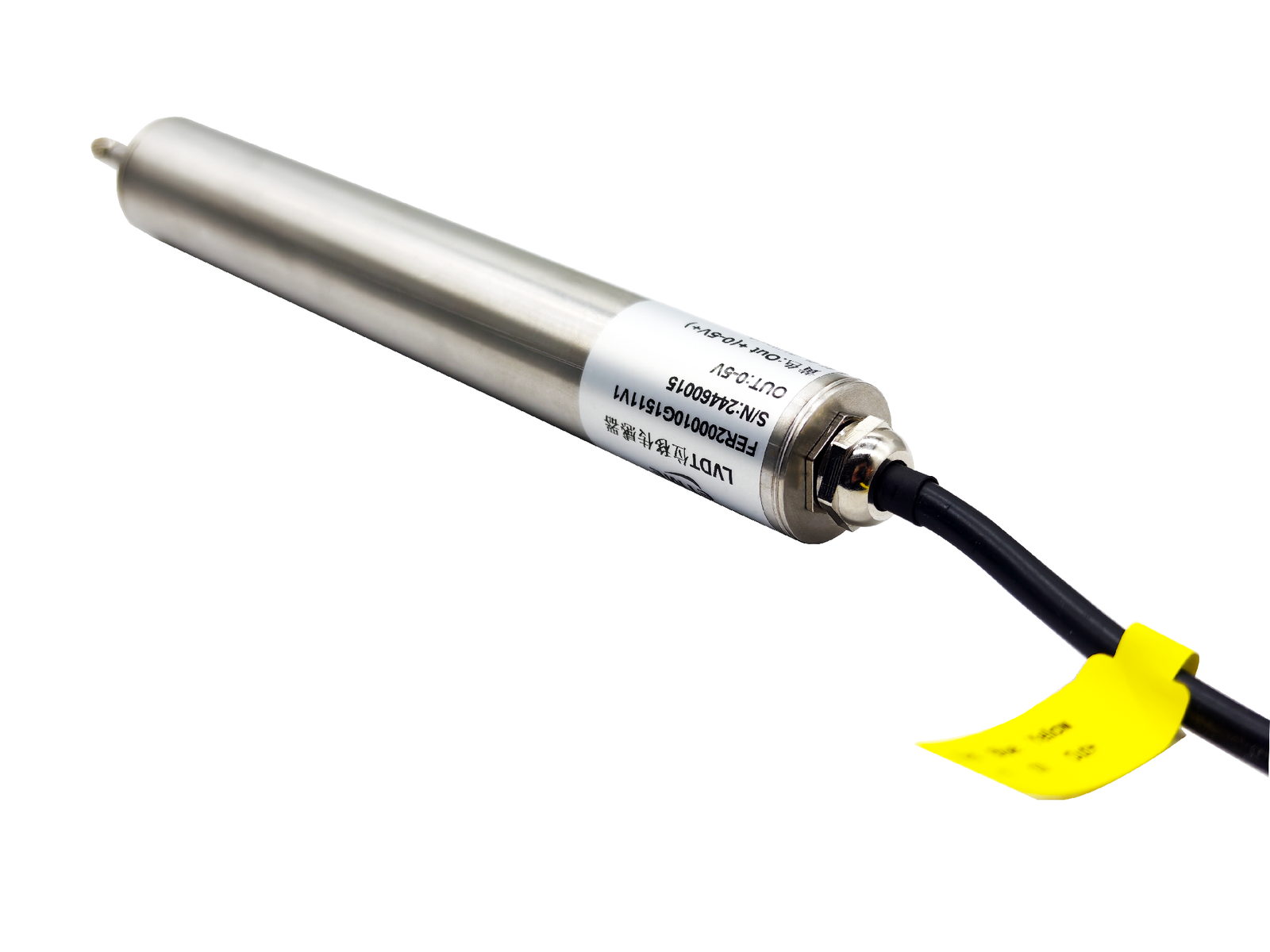

FER20直流LVDT位移传感器（回弹式/分体式）

产品概述

差动变压器式位移传感器（LVDT）可广泛应用于航天航空、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等国民经济各行各业，用来测量伸长、振动、物体厚度、膨胀等的高技术产品。

直流LVDT具有优良的性能，采用方便的单电源 9-28VDC 供电，电子电路密封在 304 不锈钢金属管内，可在潮湿和灰尘等恶劣环境中长期工作，输出标准的可被计算机或 PLC 使用的 0-5V、0-10V、4-20mA 或 RS485 信号。

产品特点

外径 Φ20mm 不锈钢外壳，回弹式一体 / 分体式（电子仓与测杆分开）两种结构；

直流单电源 9-28VDC 供电，内置高性能信号解调器；

三线制电压输出 0-5V 或 0-10V，二线制电流输出 4-20mA，并支持 RS485 数字输出；

测量量程覆盖 5-100mm（回弹式）至 2.5-500mm（分体式），分辨率高、重复性好；

无滑动触点，使用寿命长。

产品应用

轴径跳动检测；

液压缸定位；

阀门位置检测与控制；

辊缝间隙测量；

车辆制动装置磨损测量。

安装与接线

LVDT 的定位安装要求采用非导磁铁夹具固定，若采用导磁材料夹具安装可能会对产品性能产生影响。

分体式LVDT的铁芯与被测物体之间需采用连杆连接，连杆必须用非磁性材料（可采用 304 或 316 无磁不锈钢），杆的两端配有螺纹，可根据特殊要求定制不同长度及连接端螺纹。

出厂默认传感器导杆向出线方向运动时输出增大。

选型指南

型号示例：FER + 量程（0050=0-50mm，可选 5/10/25/50/100）+ 电气连接（D40=4芯航空插头带1.5米电缆，G15=防水接头直出1.5米）+ 传感元件（11=通用型±0.25%FS，21=精密型±0.1%FS）+ 输出（A0=两线制4-20mA 9-25VDC，V0=三线制0-10V 18-25VDC，V1=三线制0-5V 12/24VDC，A0G=三线制4-20mA 18-30VDC，S2G=RS485/MODBUS）+ 安装支架（无/圆形/方形/POM塑料）。

注：以上尺寸限于模拟量输出；若为数字输出产品，外形长度需加长 62mm。
