技术参数
测量原理霍尔效应，无机械磨损
位移量程0-4 mm / 0-10 mm
重复精度0.003 mm（3 μm）
分辨率0.001 mm（1 μm）
独立线性度±0.3% F.S
供电范围12 VDC（6~24V）
输出信号0.5-4.5V / 0.3-3.3V；配变送器输出 0-10V / 4-20mA / RS485
刷新频率1000 Hz
防护等级IP67
接触力0.6 N ~ 1.2 N

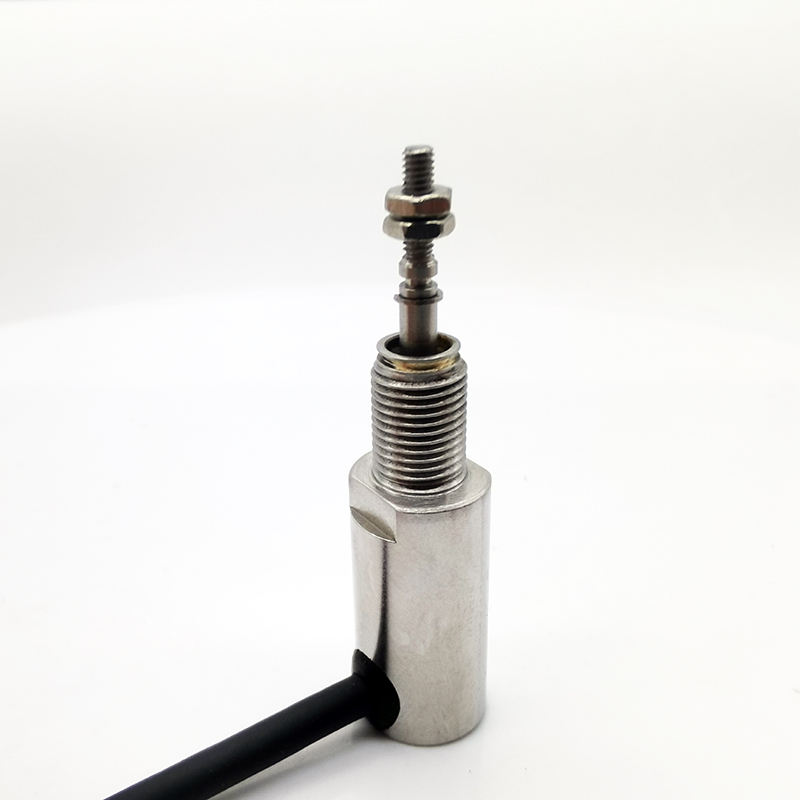

测头形式球型头 / M2.5 螺纹头
出线方式侧方出线 / 直出线，线长 2 m
工作温度-30℃ ~ +80℃
冲击50 g，11 ms
振动15 / 10-1000 Hz
耐压25 bar
寿命≥ 5000 万次
消耗电流约 10 mA
产品概述
FCD12系列是基于霍尔原理开发的位移传感器，体积小、精度高、无机械磨损、寿命高，可用于空间狭小场合，重复精度可达 3μm，分辨率可达 1μm。
FCD12系列可单独输出 0.5-4.5V / 0.3-3.3V 的电压信号，也可以加配信号变送器，变送器可输出 0-10V、4-20mA 或 RS485 信号输出。
产品特点
霍尔原理，无机械磨损，寿命 ≥5000 万次；
体积小巧，量程 0-4mm / 0-10mm，适合狭窄空间；
重复精度 3μm，分辨率 1μm；
防护等级 IP67，适用于各种工况位移检测；
测头分球型头与 M2.5 螺纹头，适配多种场合。
产品应用
轴径跳动检测；
液压缸定位；
阀门位置检测与控制；
辊缝间隙测量；
车辆制动装置磨损测量。
安装与接线
电缆线定义：红色=电源正（6-24V），黑色=GND（0V），绿色=输出正（0.5-4.5V / 0.3-3.3V）。
重要提示：说明书中线性度、使用寿命、温度系数等数据均为传感器正常使用参数，游标允许通过的最大电流不得超过 0.1 微安；如需 RS485 信号转化器，需选购 V3（0.3-3.3V）输出型传感器。
FAQ
常见问题
这款电感式传感器主要应用在哪些场景？
轴径跳动检测；液压缸定位；阀门位置检测与控制；辊缝间隙测量；车辆制动装置磨损测量。具体工况选型可与方易电气工程师沟通。
如何为我选配合适的电感式传感器？
请提供测量行程、安装空间、输出信号接口等工况参数，方易电气工程师可协助选型并提供非标定制。
