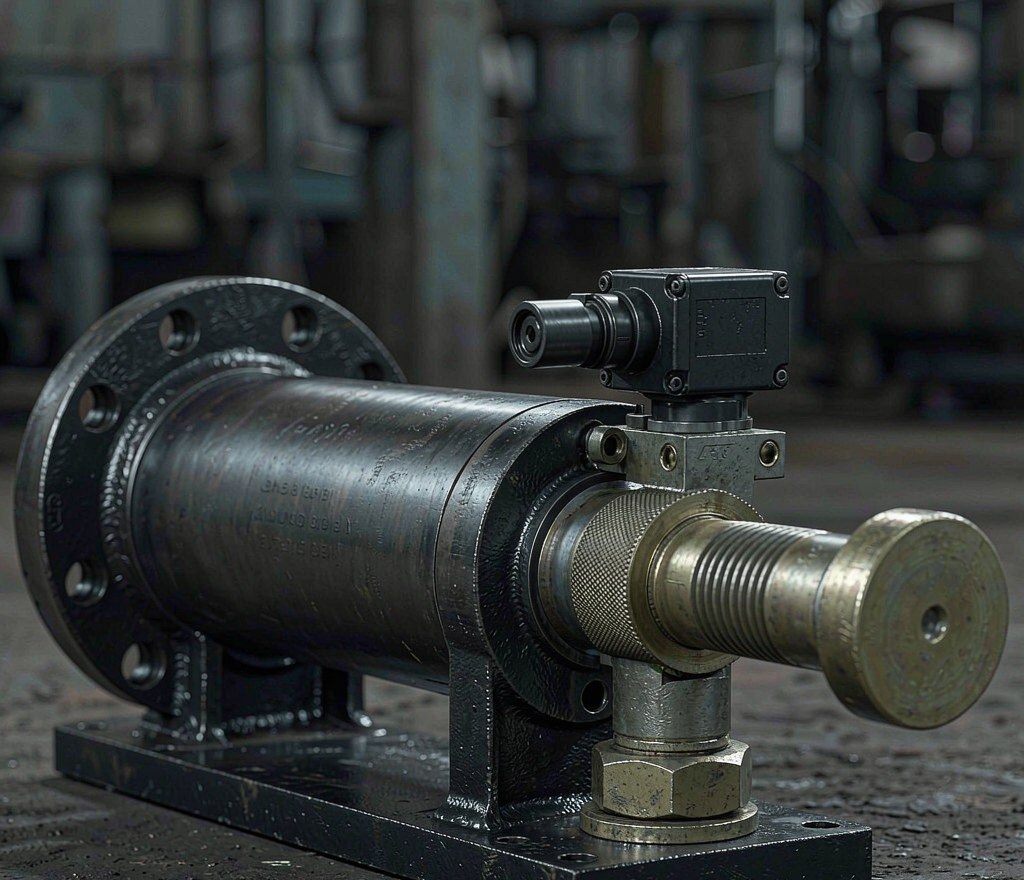

磁致伸缩在液压缸中怎么接线调试

液压缸上装磁致伸缩，接线其实就三根：棕线 24V、蓝线地、黑线信号（4-20mA 或 RS485）。颜色因厂家略有差异，上电前务必对一遍标签。

调试先对零点：活塞收到底，记录当前值作为机械零位，再拉到满行程看满量程是否对得上标称。差得多先查磁环安装间隙。

信号走 4-20mA 时，负载电阻别超变送器能力，否则满量程被削平。走 RS485 注意终端电阻和地址别冲突。

现场最常被忽略的是接地：液压站是大干扰源，电源和信号地分开、屏蔽单点接，读数才稳。
